Stół spawalniczy z ramą montażową LDT.
Stół został zaprojektowany z myślą o spawaniu oraz montażu konstrukcji przestrzennych wymagających zachowania wysokiej dokładności. Połączenie sztywnego stołu z ramą montażową umożliwia wygodne mocowanie elementów zarówno w płaszczyźnie poziomej, jak i pionowej, co znacznie ułatwia składanie bardziej złożonych konstrukcji.

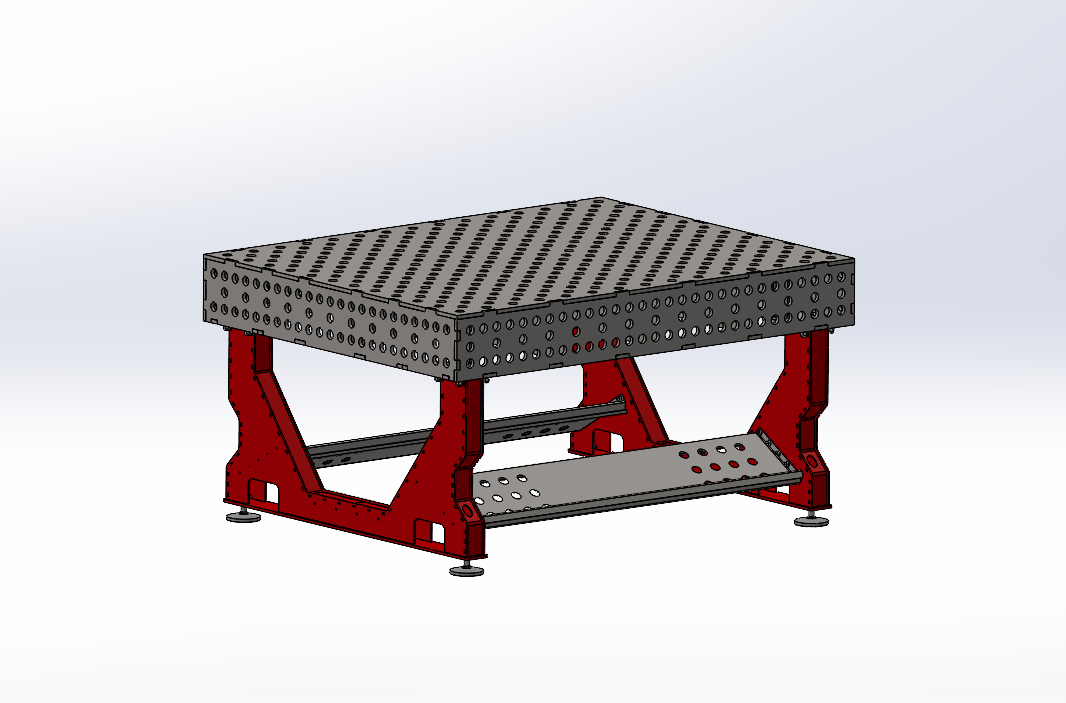

Powierzchnia robocza o wymiarach 1200 × 1500 mm została wyposażona w regularną siatkę otworów montażowych 28mm, umożliwiających szybkie wykorzystanie zacisków, trzpieni ustalających oraz dedykowanego oprzyrządowania. Blat znajduje się na wysokości 800 mm, zapewniając komfortową pozycję pracy podczas wielogodzinnego spawania i montażu.

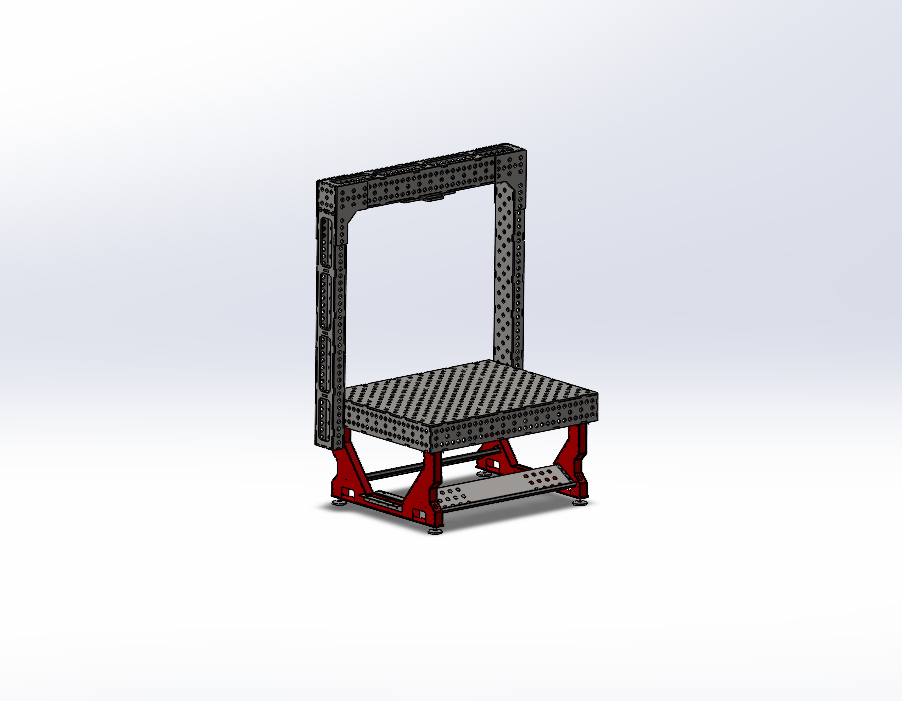

Integralną częścią stanowiska jest pionowa rama robocza wykonana w tej samej technologii co blat. Pozwala ona na stabilne mocowanie profili, ram oraz innych elementów wymagających spawania pod różnymi kątami. Dzięki temu możliwe jest wykonywanie konstrukcji przestrzennych bez konieczności budowania dodatkowych przyrządów pomocniczych.
Sztywna podstawa została wykonana jako spawana konstrukcja stalowa z usztywniającymi wspornikami. Regulowane stopy umożliwiają dokładne wypoziomowanie stołu, a dolne półki zapewniają wygodne miejsce do przechowywania zacisków, kątowników, trzpieni ustalających oraz pozostałych przyrządów spawalniczych, które są zawsze pod ręką.
Cała konstrukcja została opracowana z myślą o łatwej i ekonomicznej produkcji. Elementy mogą zostać wykonane z wykorzystaniem standardowych technologii cięcia laserowego, gięcia oraz spawania, bez konieczności stosowania kosztownej obróbki mechanicznej. Takie rozwiązanie pozwala uzyskać sztywną, trwałą i łatwą w serwisowaniu konstrukcję.
Let's Draw Tech - Welding Table System: Główne cechy:
- powierzchnia robocza 1200 × 1500 mm,
- wysokość blatu 800 mm,
- pionowa rama do spawania konstrukcji przestrzennych,
- siatka otworów montażowych w blacie oraz ramie,
- możliwość mocowania elementów w wielu płaszczyznach,
- sztywna, spawana konstrukcja stalowa,
- regulowane stopy poziomujące,
- półki na przyrządy spawalnicze i osprzęt,
- konstrukcja przygotowana do produkcji z elementów ciętych laserowo.
- Basic – sam stół spawalniczy.
- Frame – stół z jedną ramą pionową (ten projekt).
- Dual Frame – dwie ramy tworzące bramę.
- 3D System – możliwość rozbudowy o kolejne moduły, przystawki i oprzyrządowanie.
